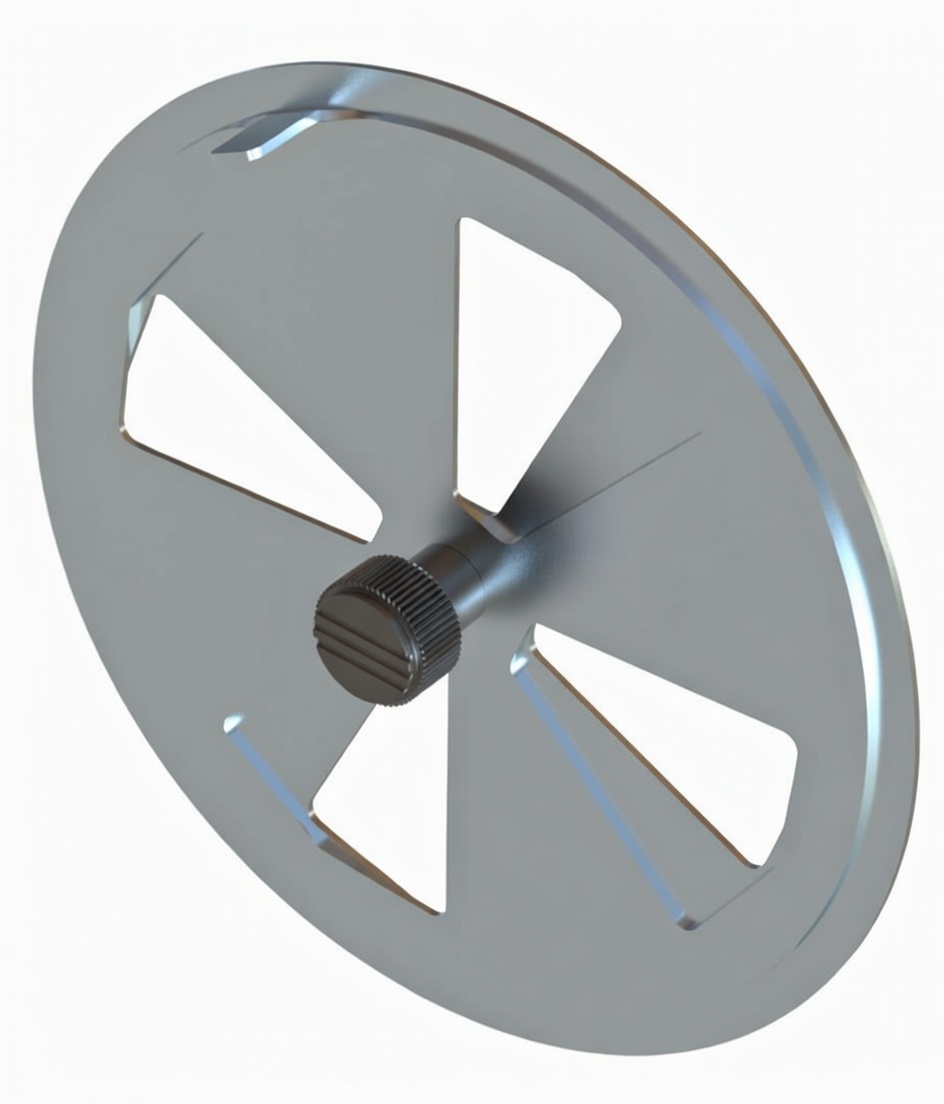

Abdeckplatte verzinkt
✅ Anwendungen
zur Abdeckung von Rohrdurchführungen
geeignet für Absaug- und Lüftungsanlagen
Einsatz bei Wand- oder Deckendurchführungen in industriellen Rohrsystemen
🛠 Eigenschaften
verstellbare Ausführung
Material: Stahlblech, verzinkt
geeignet für Absaug- und Lüftungssysteme

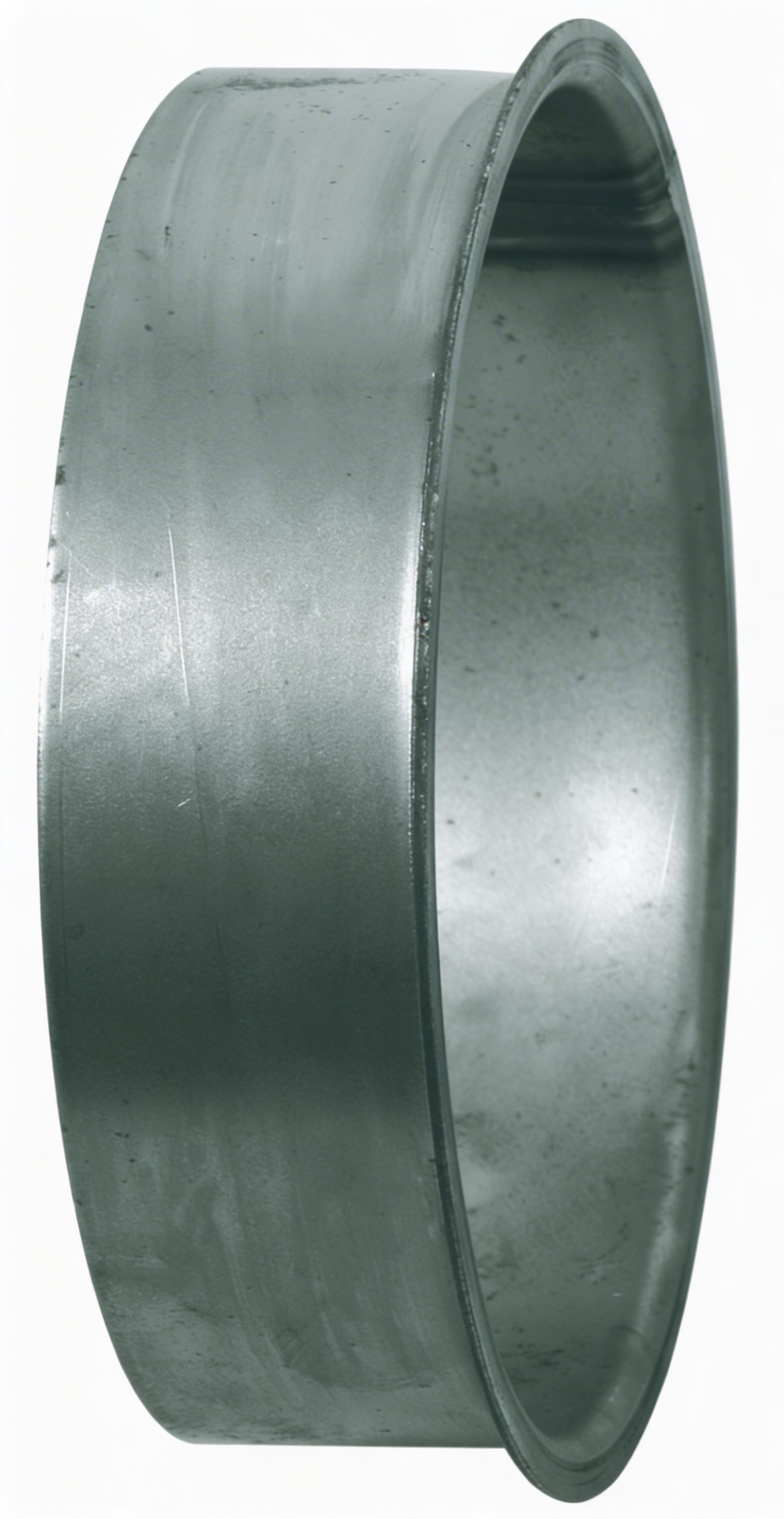

Anschweißende Stahl
✅ Anwendungen
Geeignet für Absaug- und industrielle Rohrsysteme
Für stabile und belastbare Rohranschlüsse
🛠 Eigenschaften
Robuste Bauweise für industrielle Anwendungen
Unlackierte Ausführung
📐 Technische Daten
Material: Stahl
Materialstärke: 2 mm
Länge: 50 mm
Anschluss: Anschweißende mit Bord für Spannschelle
Oberfläche: Stahl, unlackiert
🔧 Konstruktion
Geschweißte Ausführung
Mit Bord zur Verbindung mittels Spannschelle
🔧 Montage
Zur dauerhaften Verbindung mit Rohrleitungen durch Anschweißen
Verbindung mittels Spannschelle

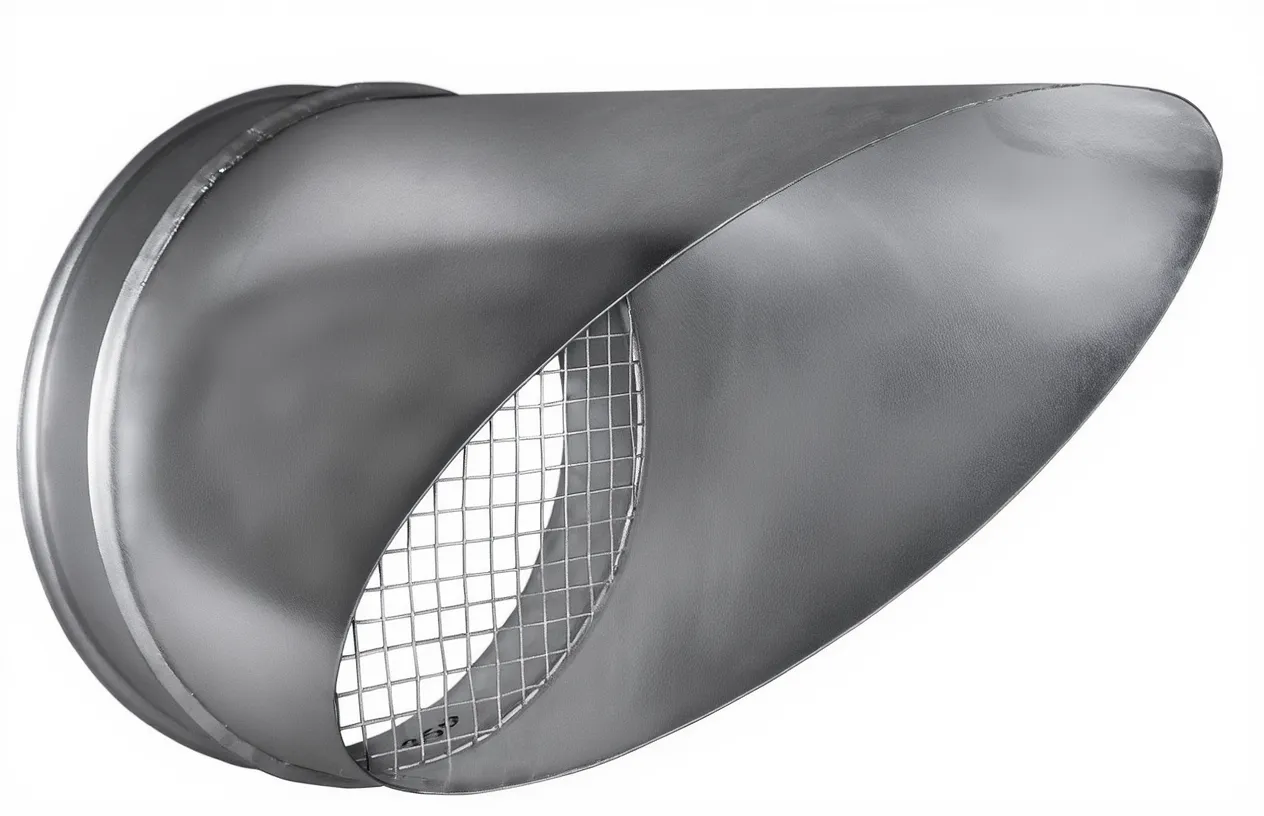

Ausblasrohr mit Vogelschutz verzinkt
✅ Anwendungen
Ausblasleitung für Absaug- und Lüftungsanlagen
Zur gezielten Ableitung von Abluft ins Freie
Geeignet für den horizontalen Einbau, z. B. als Wanddurchführung
🛠 Eigenschaften
Stabile Ausführung für den dauerhaften Außeneinsatz
📐 Technische Daten
Material: verzinktes Stahlblech
Blechstärke: s = 0,9 mm
Ausführung: verzinkt
Nennweiten: 100–710 mm
Länge L: ca. NW 100 → 250 mm – NW 710 → 860 mm
Verschiedene Längen im Bereich von ca. 250 mm bis 860 mm
🔧 Konstruktion
Mit Bord für Spannschelle
Mit Bördelrand für Spannschellenverbindung
Inklusive integriertem Vogelschutzgitter
Anschluss: mit Bördelrand (für Spannschelle geeignet)

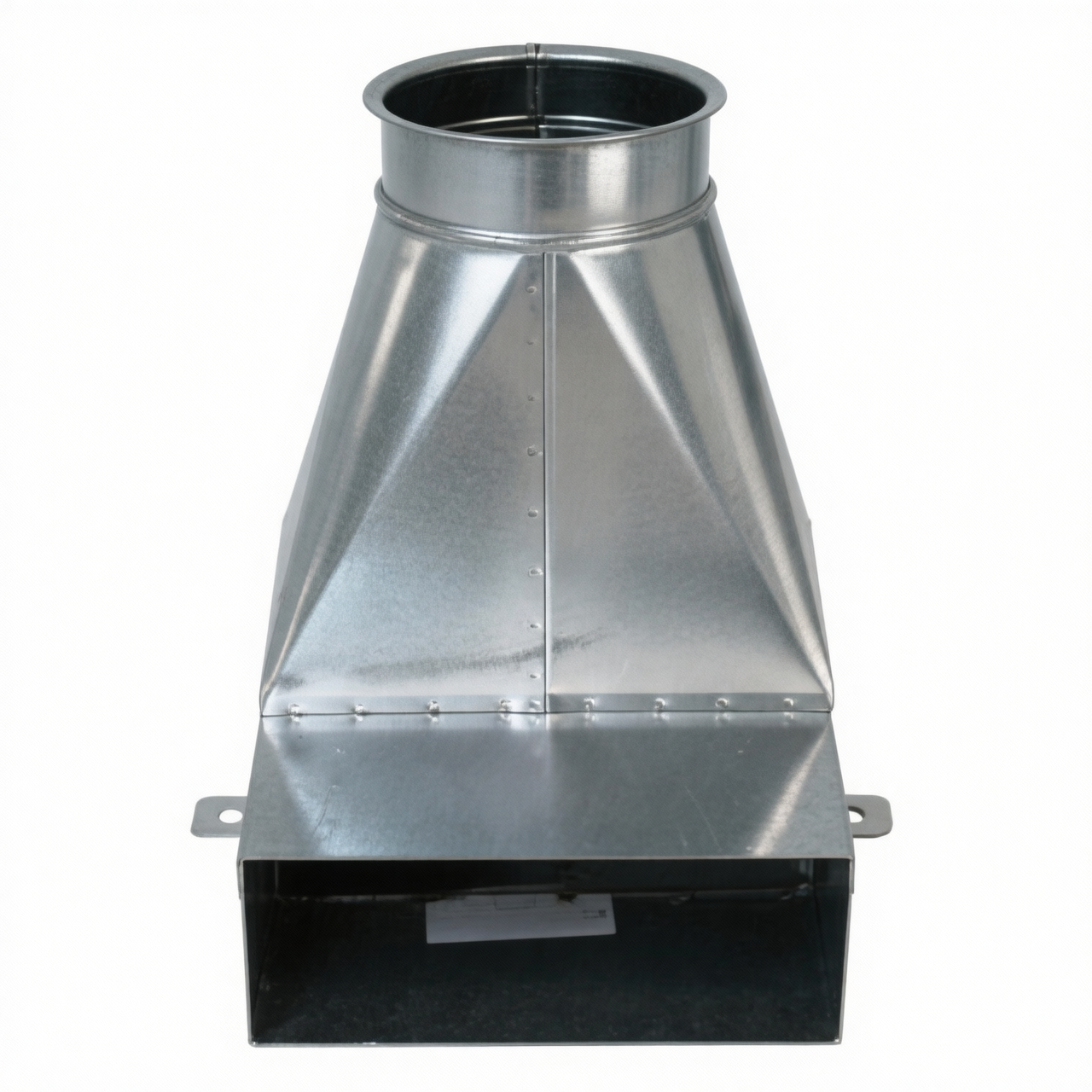

Bodenkehrloch verzinkt
✅ Anwendungen
Schachtsystem zur festen Verrohrung mit einer Absauganlage
Zum Absaugen von aufgekehrtem Staub und Spänen
Holzstaub und kleinere Holzteile können in den Schacht gekehrt und über das Rohrsystem abtransportiert werden
🛠 Eigenschaften
Ausführung: verzinkt
Geeignet für Bördelrohre
Optional sind ein Schutzgitter und/oder eine Verschlussklappe erhältlich
🔧 Konstruktion
Mit Bord für Spannschelle
Zur Befestigung am Boden vorgesehen

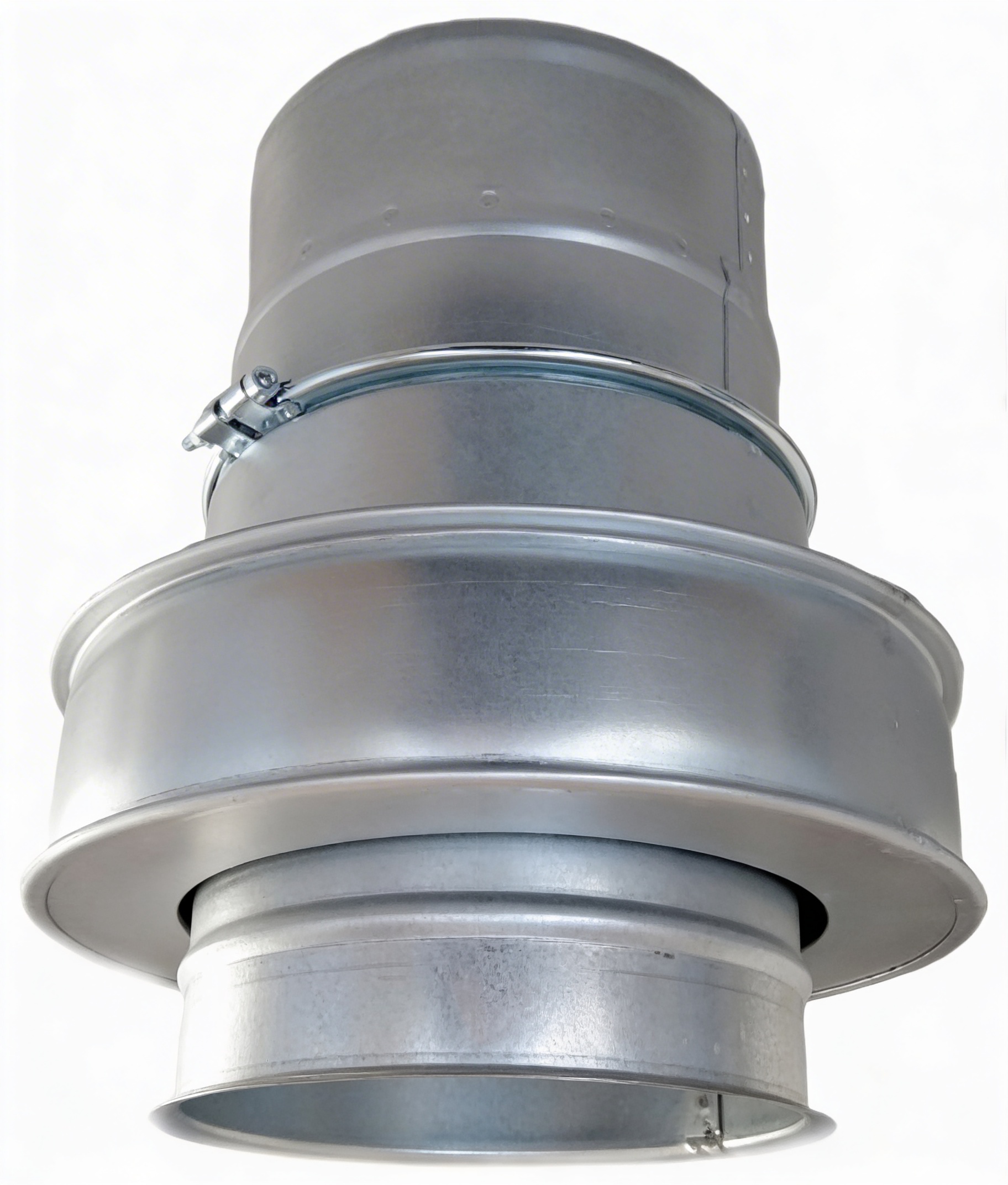

Drehkopf verzinkt
✅ Anwendungen
Anschlussstück für Absaugschläuche an CNC-Maschinen und Bearbeitungszentren
Geeignet für Absauganlagen in der Holz- und Kunststoffbearbeitung
🛠 Eigenschaften
Verzinkte Ausführung
Der Drehmechanismus reduziert Torsionskräfte im Schlauch und verhindert ein Verdrehen des angeschlossenen Absaugschlauches
Sollte bei jedem Bearbeitungszentrum montiert werden
🔧 Konstruktion
Feste Seite mit Bord für Spannschelle zur Verbindung mit Bördelrohren
Drehbare Seite glatt zur Aufnahme eines Schlauches
🔧 Montage
Montage auf dem Absaugstutzen einer Maschine

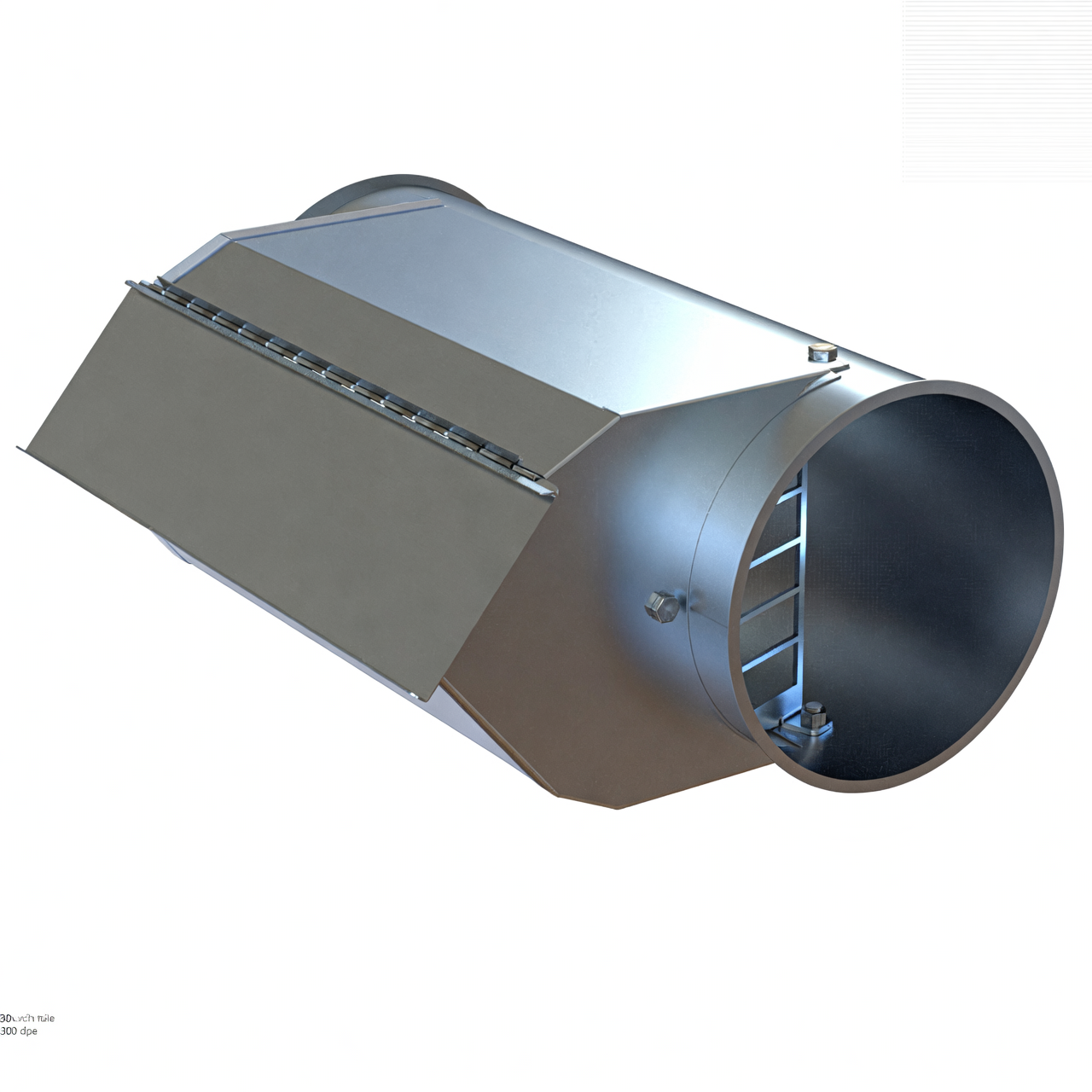

Klotzfänger mit Gitter verzinkt
✅ Anwendungen
Zum Abscheiden von größeren Holzstücken, Spänen und Fremdkörpern in Absaugleitungen
Einsatz in Absauganlagen der Holzverarbeitung
Schutz von Ventilatoren, Rohrleitungen und Filteranlagen vor größeren Partikeln
🛠 Eigenschaften
Ausführung: verzinkt
Mit Bord für Spannschelle zur Verbindung mit Bördelrohren
Mit innenliegendem Abweisgitter
Mit Sammelkasten zur Aufnahme abgeschiedener Partikel
Selbstöffnende Entsorgungsklappe (öffnet bei Unterdruckabfall)
📐 Technische Daten
Einbaulänge: 500 mm
Material: Stahl, verzinkt
Ausführung: mit innenliegenden Gitter

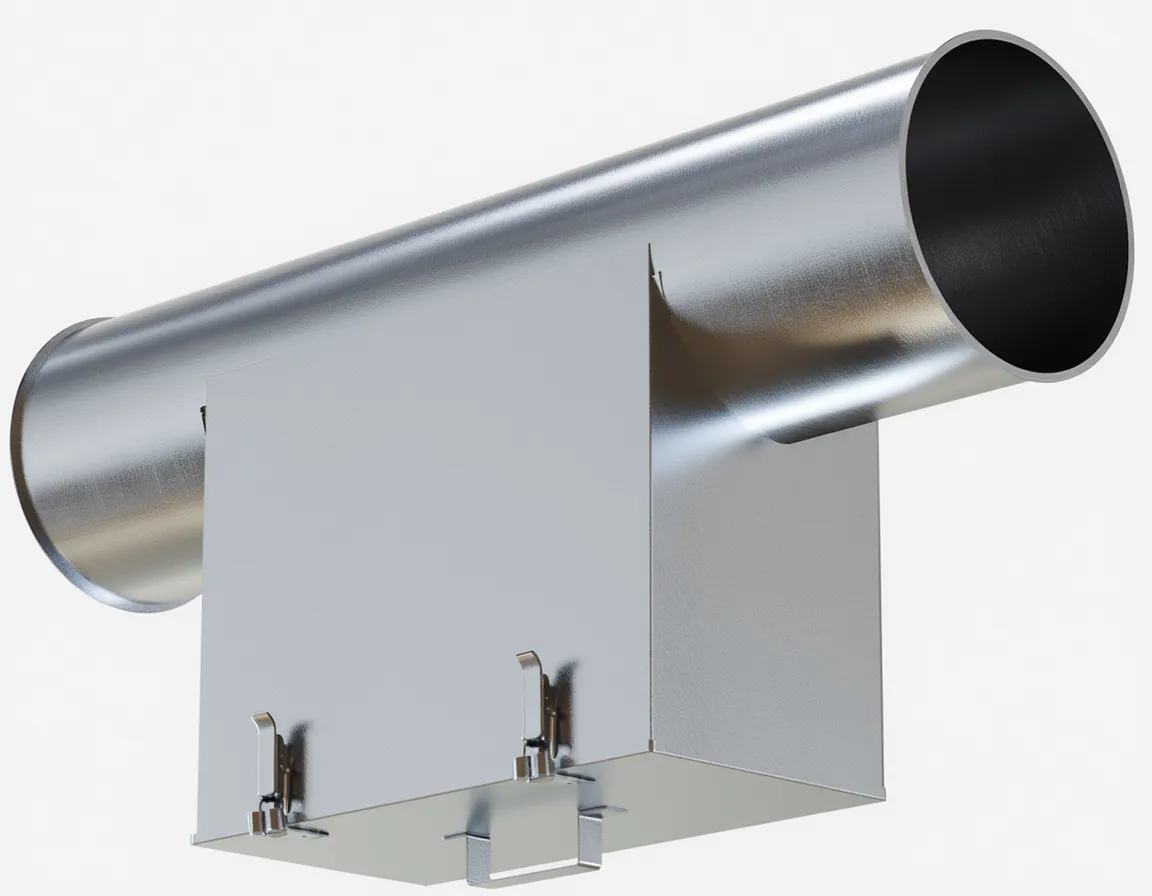

Klotzfänger ohne Gitter verzinkt ✅ AnwendungenZur Abscheidung grober Fremdkörper in Absaug- und RohrleitungssystemenGeeignet für industrielle Entstaubungs- und FörderanlagenEinbau in Luft- und Materialförderleitungen🛠 EigenschaftenAusführung: verzinktOhne innenliegendes Gitter📐 Technische DatenMaterial: Stahl, verzinktEinbaulänge: ca. 1.000 mm🔧 KonstruktionRobuste Stahlkonstruktion für industrielle AnwendungenMit Bord für Spannschelle

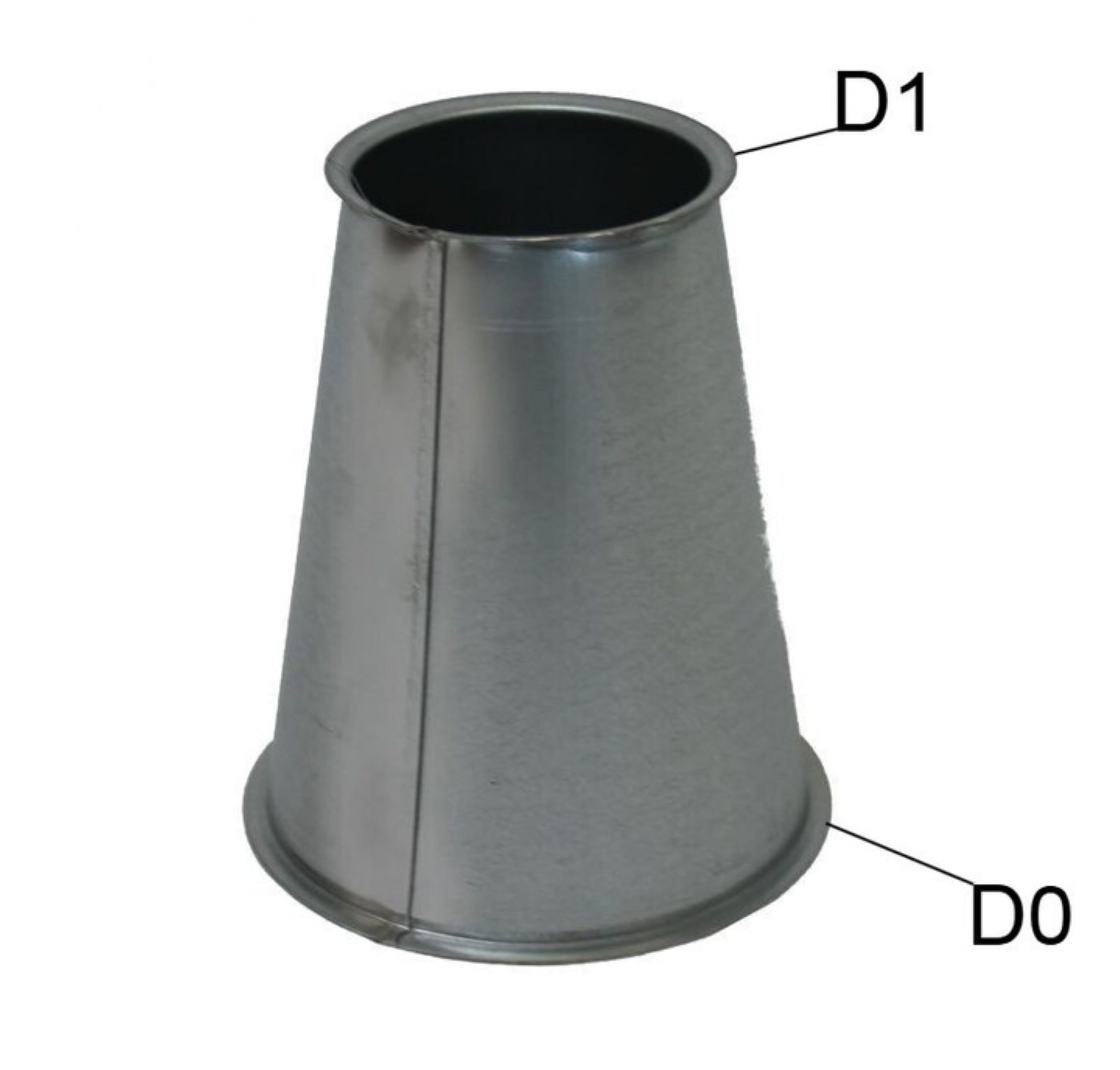

Konus - Reduzierung verzinkt
✅ Anwendungen
Zur Verbindung unterschiedlicher Rohrdurchmesser in Absauganlagen und Luftführungssystemen
Ideal für Übergänge bei Rohrleitungen mit verschiedenen Nennweiten
Geeignet für industrielle Anwendungen in der Holz-, Kunststoff- oder Metallverarbeitung
Einsetzbar in Über- und Unterdrucksystemen
🛠 Eigenschaften
Konisch reduzierend
📐 Technische Daten
Material: verzinkter Stahl
🔧 Konstruktion
Beidseitig mit Bord (Bördelrand) für Spannring

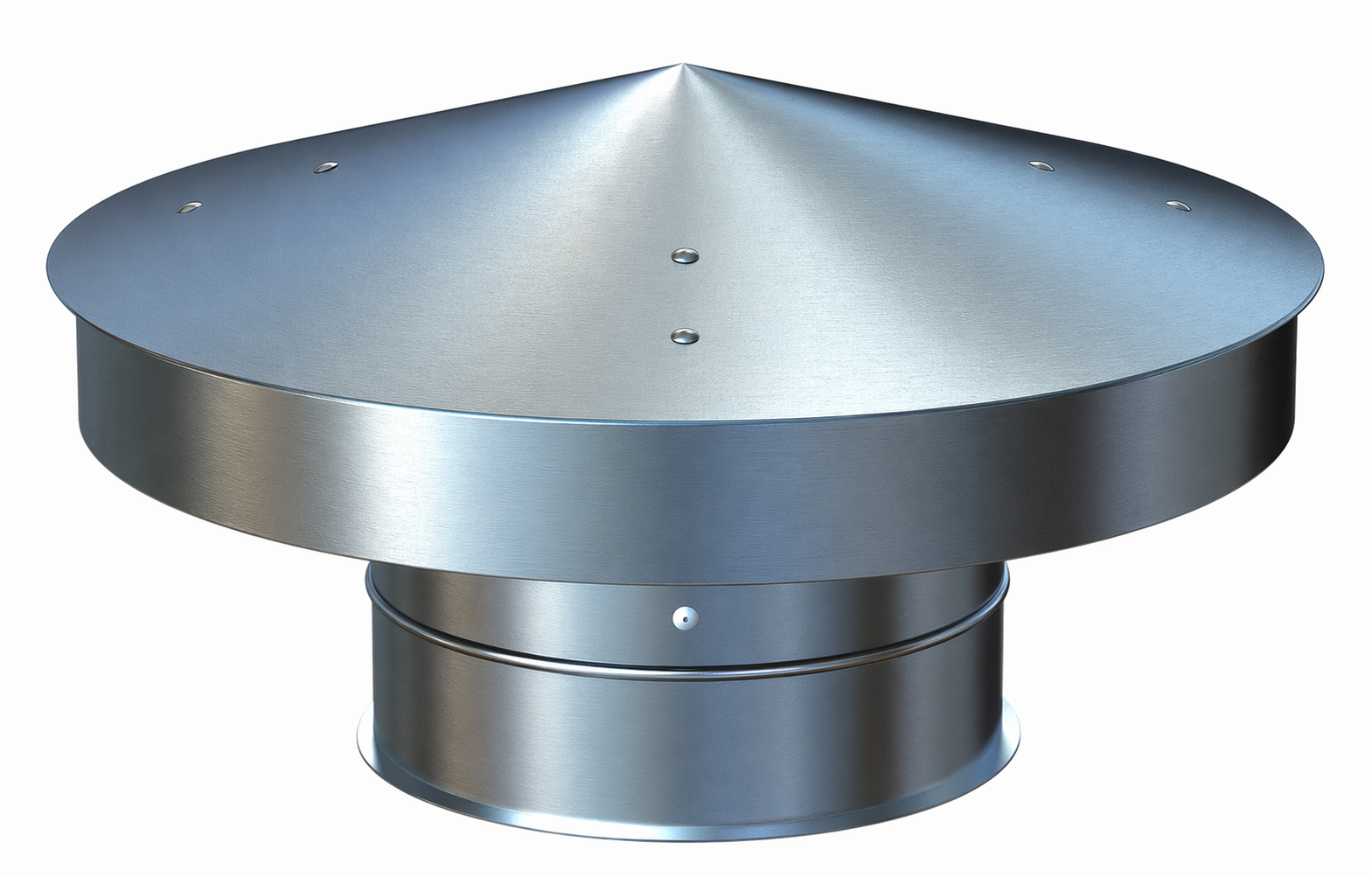

Regenhaube verzinkt
✅ Anwendungen
Zum Schutz von vertikalen Ansaug- und Abluftleitungen vor Regen und Witterungseinflüssen
Einsatz in Absauganlagen und industriellen Lüftungssystemen
Geeignet für Außenbereiche und Dachinstallationen
🛠 Eigenschaften
Material: Stahlblech, verzinkt
Blechstärke: s = 0,9 mm
Ausführung für vertikale Ansaug- und Abluft
Mit Bord für Spannschellenverbindung
Ohne Vogelschutzgitter; optional erhältlich
Robuste und witterungsbeständige Bauweise
Rohrschalldämpfer Reinluft verzinkt
✅ Anwendungen
Zur Geräuschreduzierung in Reinluftleitungen von Absauganlagen
Einsatz in industriellen Lüftungs- und Luftführungssystemen
Geeignet für Absauganlagen in Holz-, Metall- oder Kunststoffverarbeitung
🛠 Eigenschaften
Material: Stahlblech, verzinkt
Isolierung: t = 100 mm
Enden ausgeführt mit Bord – passend für Spannschellen
Stabile Bauweise zur effektiven Schalldämmung
📐 Technische Daten
Blechstärke: s = 0,9 mm
Längen: 0,5 m / 1,0 m / 2,0 m

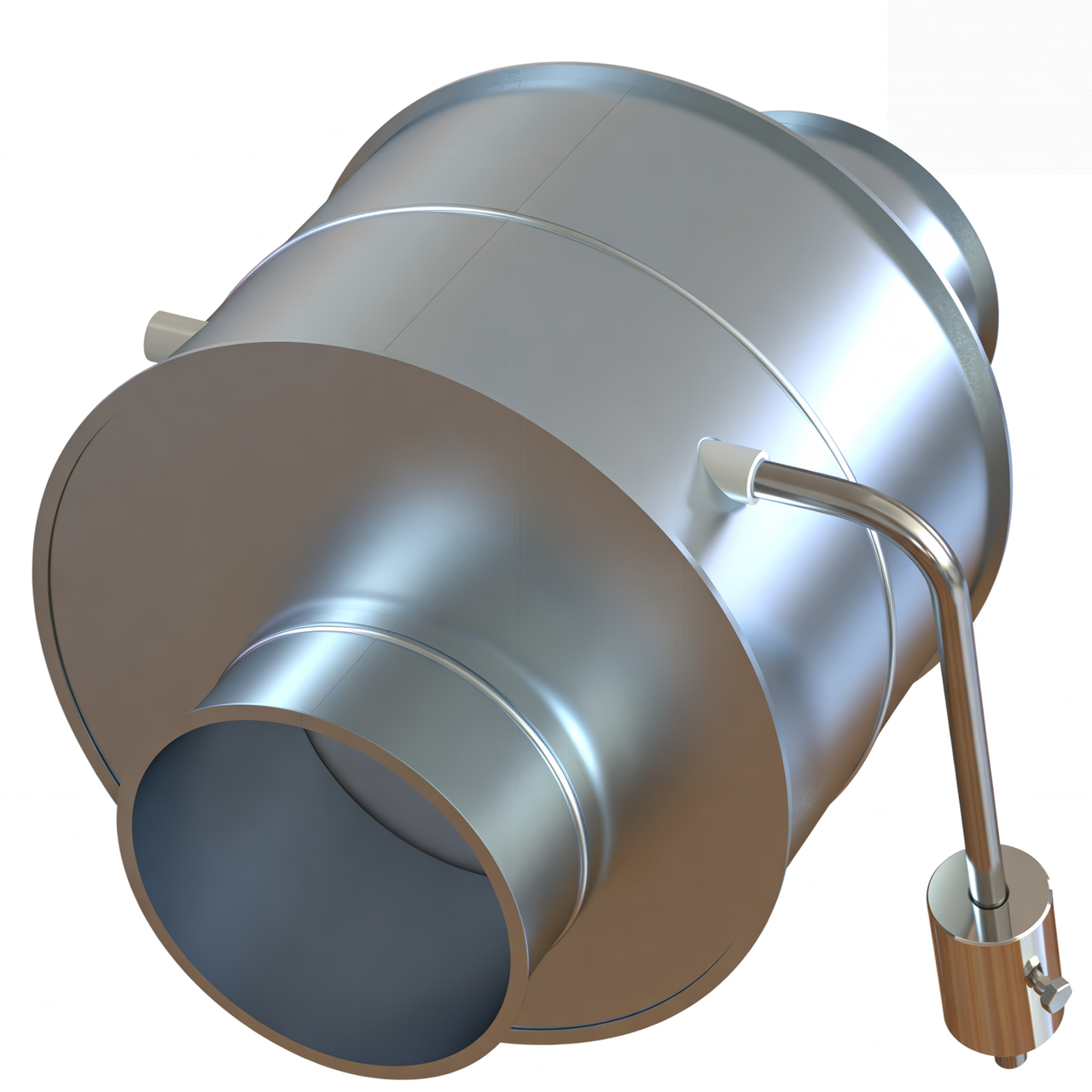

Rückschlagklappe leichte Ausführung verzinkt
✅ Anwendungen
Zum Verhindern von Rückfluss von Luft und Staub in Absaug- und Rohrleitungssystemen
Einsatz in Absauganlagen und industriellen Luftführungssystemen
🛠 Eigenschaften
Leichte Ausführung
Rückschlagklappe / Verschlussklappe für Rohrleitungen
Öffnung der Klappe erfolgt durch den Luftstrom in der Rohrleitung
Schließen der Klappe bei Stillstand durch ein Gegengewicht
📐 Technische Daten
Blechstärke: s = 0,9 mm
Länge: 450–610 mm
Ø d1: 287–582 mm
🔧 Konstruktion
Material: verzinktes Stahlblech
Beidseitig mit E-Bord zur Verbindung mit Spannschellen

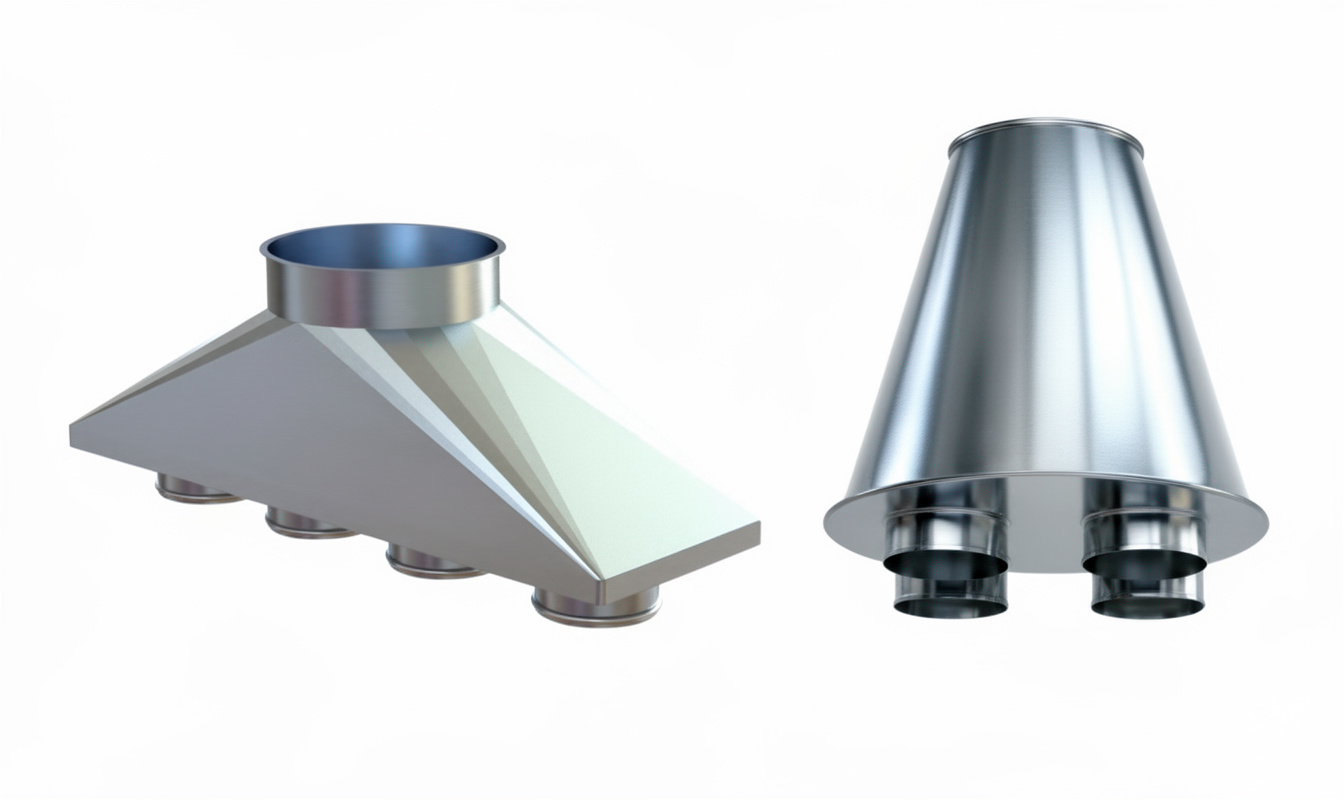

Sammler eckig/rund
✅ Anwendungen
Zum Zusammenführen mehrerer Absaugstellen in ein zentrales Rohrsystem
Ideal für eng beieinanderliegende Absaugpunkte
Einsatz in Absauganlagen, Luftführungssystemen und industriellen Anwendungen
🛠 Eigenschaften
Verzinkte Ausführung
Wahlweise eckige oder runde Bauform
Eckige Ausführung: 2–5 Anschlüsse möglich
Runde Ausführung: 3–5 Anschlüsse möglich
Individuelle Konfiguration je nach Anforderung möglich
Ausführung der Abgänge (Bord oder Schlauchanschluss) bitte bei Bestellung angeben
📐 Technische Daten
Stutzenlänge: 90 mm
Hauptdurchmesser und Abgangsdurchmesser frei wählbar
🔧 Konstruktion
Mit Bord für Spannschellenverbindung
Abgänge wahlweise mit Bord oder als Schlauchanschluss ausführbar

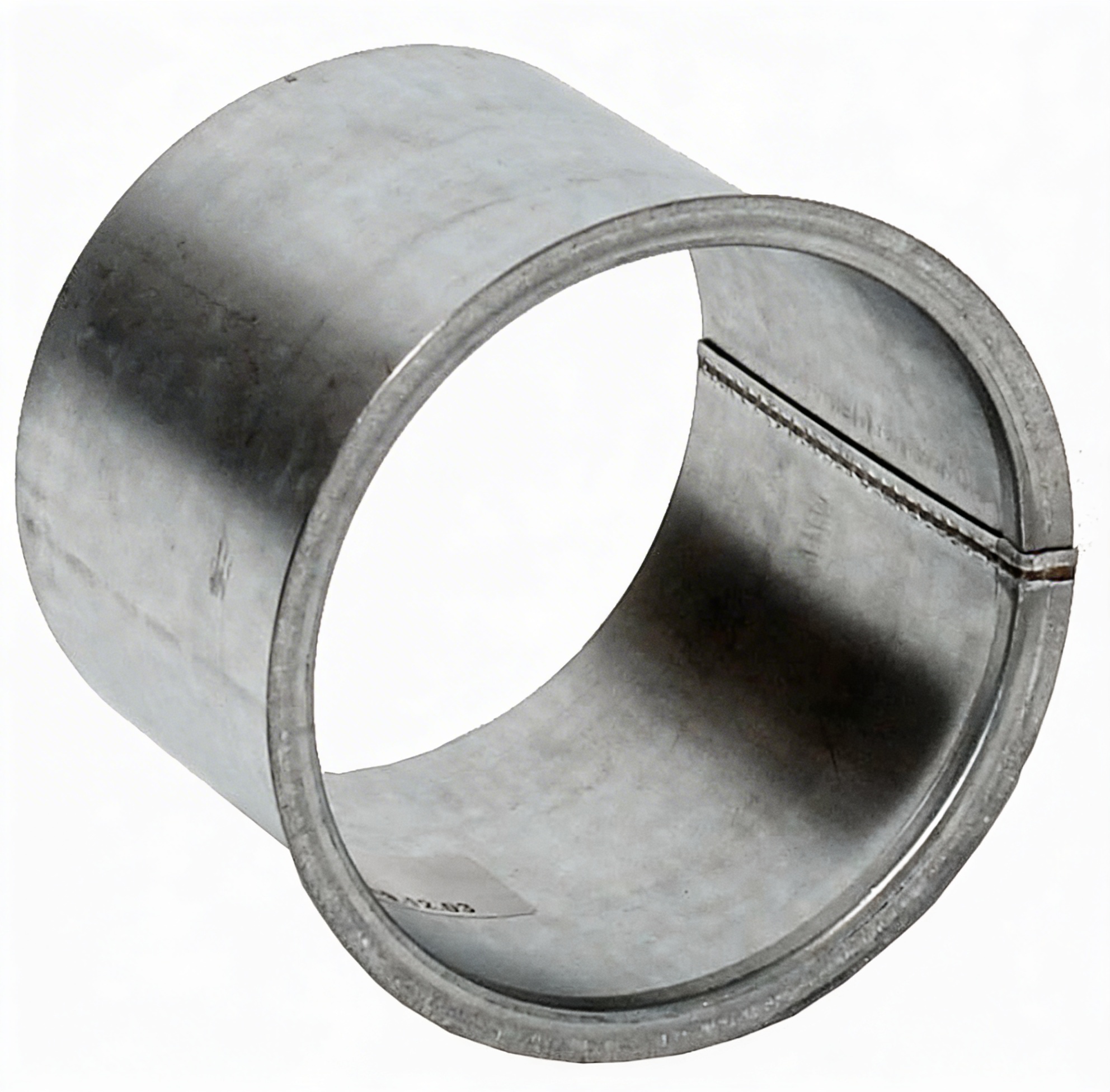

Schlauchstutzen verzinkt
✅ Anwendungen
Verbindungsstück zur sicheren Anbindung von Schläuchen
Geeignet für Absaug-, Förder- und Entstaubungssysteme
Einsatz in Werkstätten, Industrieanlagen und mobilen Absaugeinheiten
🛠 Eigenschaften
Verzinkter Stahl
Robuste und korrosionsgeschützte Ausführung
Mit Bord (Bördelrand)
Glatte Schlauchaufnahme für sicheren Sitz des Schlauches
📐 Technische Daten
Länge: 100 mm
🔧 Montage
Schlauch auf den Stutzen aufschieben
Fachgerechte Schlauchbefestigung und Sicherung mittels Schlauchschelle oder Brückenschelle

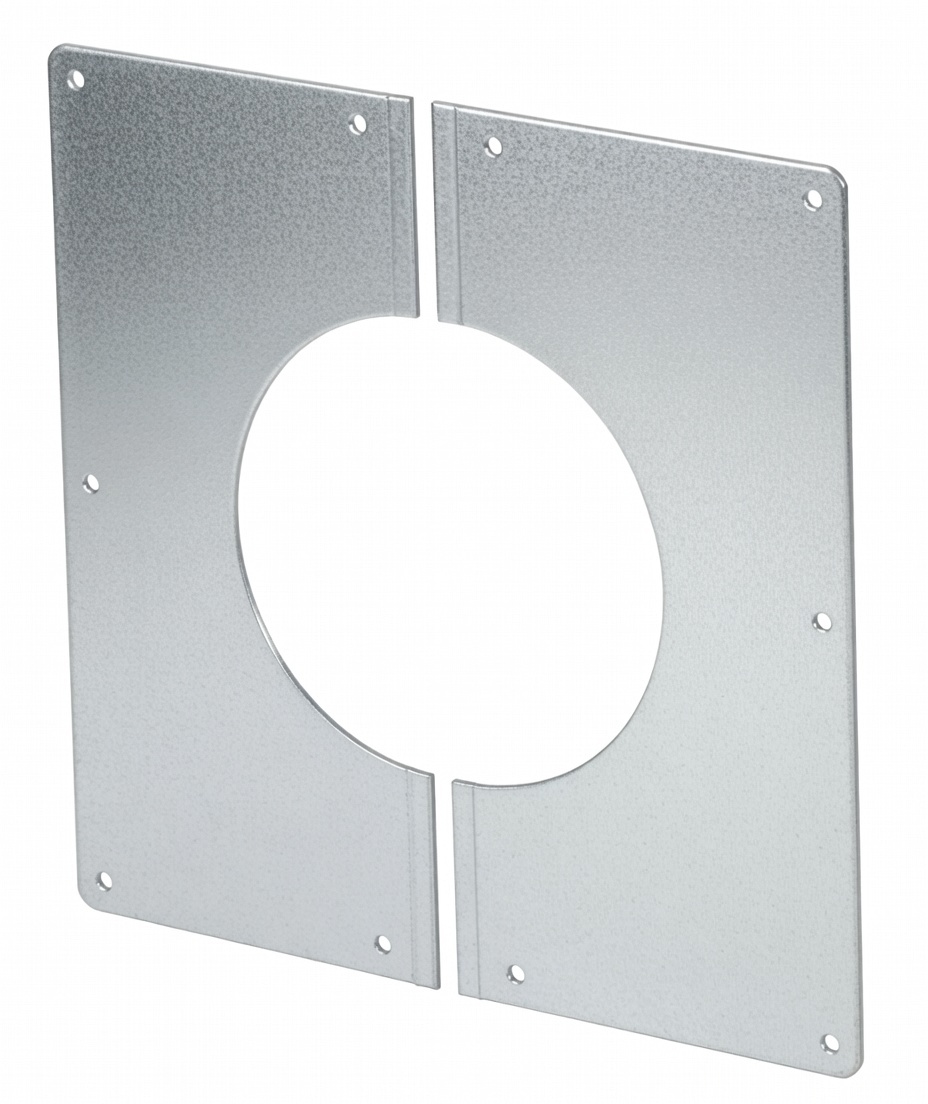

Wandverkleidung verzinkt
✅ Anwendungen
Zur sauberen Verkleidung von Rohrdurchführungen in Wänden
Geeignet für Absaug- und Lüftungsanlagen
Optische und technische Abdeckung von Wanddurchführungen
📐 Technische Daten
Blechstärke: s = 0,9 mm
🔧 Konstruktion
Zweiteilige Wandverkleidung
Material: Stahlblech, verzinkt
Geeignet für Rohrdurchführungen

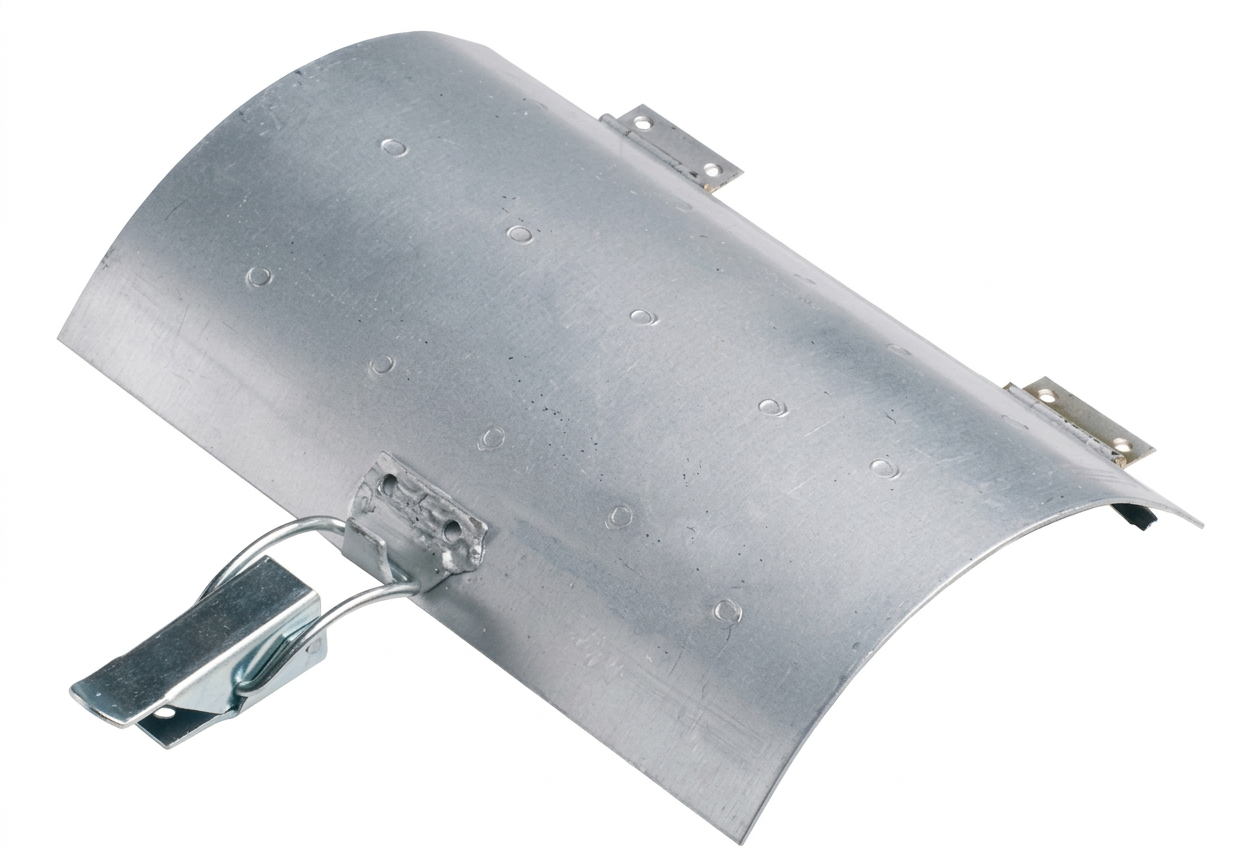

Wartungsklappe verzinkt
✅ Anwendungen
Wartungsöffnung für Rohr- und Luftführungssysteme
Zur schnellen Kontrolle und Reinigung von Leitungsabschnitten
Geeignet für Absaug- und Lüftungsanlagen in industriellen Anwendungen
🛠 Eigenschaften
Ausführung: verzinkt
Mit Scharnier für einfaches Öffnen und Schließen
Mit Vorreiber zur sicheren Verriegelung
📐 Technische Daten
Maße: 100 × 150 mm
Blechstärke: s = 0,7 mm

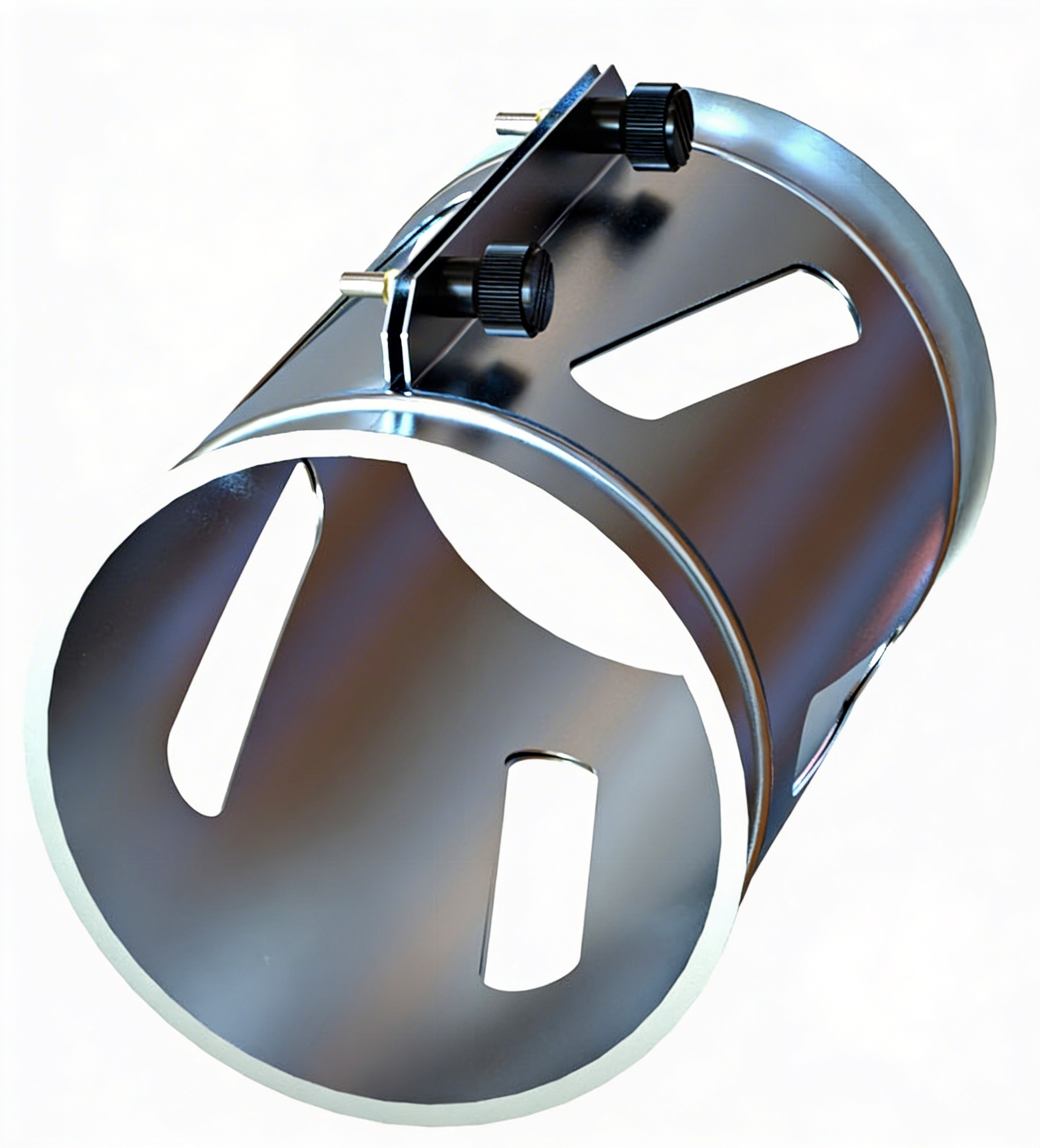

Zusatzluftregulierung verzinkt
✅ Anwendungen
Zur Regulierung der Zusatz- bzw. Sekundärluft in Absaug- und Rohrleitungssystemen
Einsatz in Absauganlagen und industriellen Luftführungssystemen
🛠 Eigenschaften
Material: Stahlblech, verzinkt
Blechstärke: s = 0,9 mm
Mit Bord für Spannschelle zur Verbindung mit Bördelrohren
Sekundärluft kann mittels drehbarer Blende eingestellt werden
