Umschaltweiche Abzweig 45° pneumatisch ✅ Anwendungen Umleitung fallender und leichter Materialien wie Holzspäne, Polystyrol und nicht-faserige Stoffe Pneumatische Förderung in Silos und Behälter Einsatz in vertikalen Rohrleitungen von Förder- und Luftreinigungsanlagen 🛠 Eigenschaften Typ PGST Elektro-pneumatische Betätigung über linearen Druckluftzylinder Innenliegendes Klappenblatt zur gezielten Umlenkung des Materialflusses Beidseitige Nutzung möglich (links oder rechts) je nach Einbausituation Ruhiger und gleichmäßiger Lauf durch Lagerung der inneren Achse auf zwei Kugellagern Optionale Positionsrückmeldung über Näherungsschalter am Zylinder 📐 Technische Daten Material: Stahlblech mit Wandstärken von 2,0 mm bis 3,0 mm Oberfläche: Pulverbeschichtung zum Schutz gegen Flugrost Alternative Oberflächen: Edelstahl AISI 304, elektroverzinkt oder feuerverzinkt Weitere Farben auf Anfrage Andere Blechstärken abhängig von Material und Durchmesser möglich Stutzen: umlaufender ca. 6 mm Bord für Spannschellen; optional Flanschausführung Betätigung: pneumatisch über 5/2-Wege-Ventil mit Federrückstellung Steuerspannung: 230 V; optional 24 V DC Pneumatische Ansteuerung mit Spulen in 24 V DC, 24 V AC oder 230 V AC Antrieb: linearer pneumatischer Zylinder Einbaurichtung: links oder rechts; ab Ø 100 mm auch spiegelverkehrt lieferbar Temperaturbeständigkeit bis +80°C Flanschanschlüsse geschweißt oder lose, Ausführungen JKF oder T2 Weitere Kantenausführungen oder Anschlussvarianten auf Anfrage 🔧 Konstruktion Gehäuse aus geschweißten und gekanteten Stahlblechen Umlaufende 6 mm Kanten zur Aufnahme von Sicherungsringen Innenliegendes Klappenblatt ohne Dichtung, gelagert in zwei leichtgängigen Flanschlagern Zusätzliche Seitenverstärkungen ab Ø 400 mm

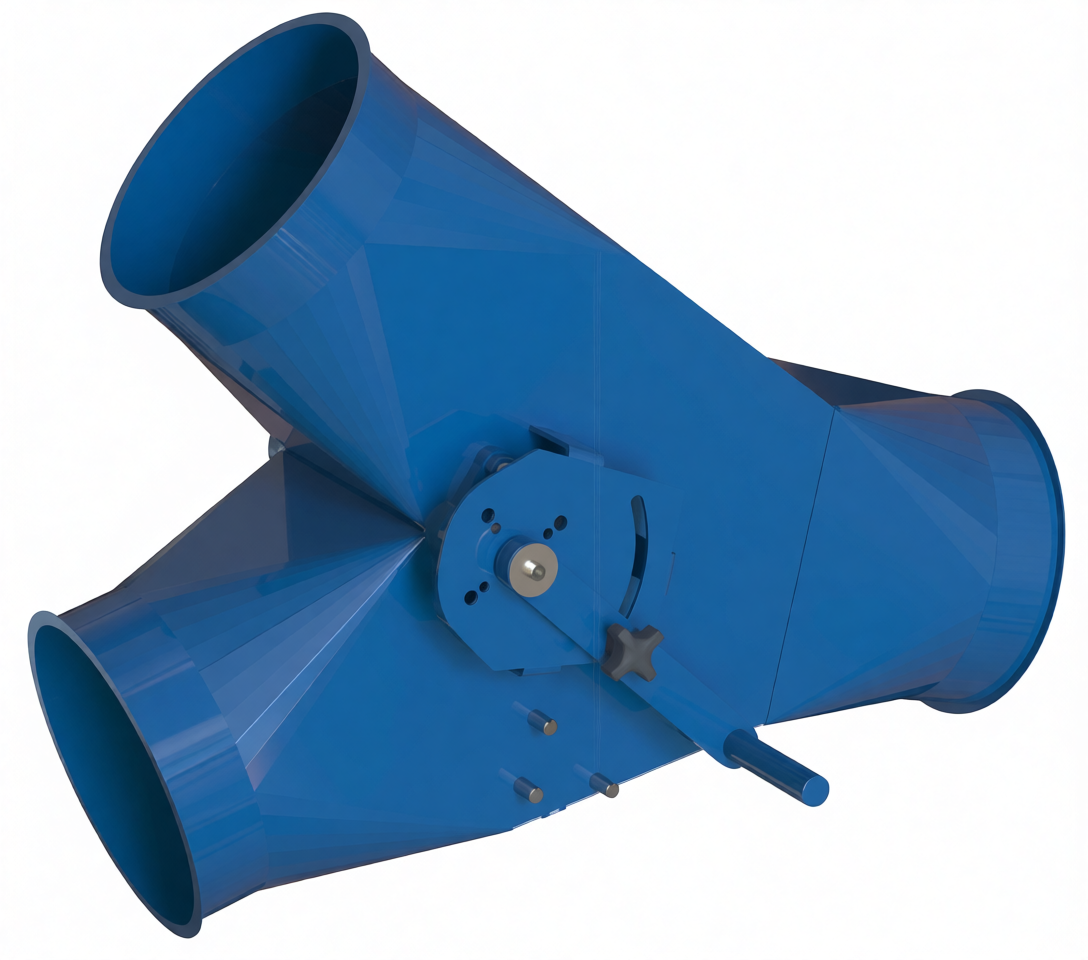

Umschaltweiche Hose 30° manuell ✅ Anwendungen Förderung von rieselfähigen und leichten Materialien wie Holzspänen, Polystyrol und ähnlichen nicht faserigen Stoffen Förderung in Silos, Behälter und ähnliche Anlagen Einsatz in vertikalen Rohrleitungen von Förder- und Luftreinigungssystemen Gezielte Umlenkung von Materialströmen innerhalb von Förderanlagen 🛠 Eigenschaften Manuelle Betätigung der Umschaltklappe über Handhebel Handhebel kann in der gewünschten Position fixiert werden Innenliegende Umschaltklappe zur gezielten Umlenkung des Materialflusses Beidseitige Nutzung möglich: links oder rechts nach Kundenwunsch Ruhiger Lauf der Klappenachse durch Lagerung in zwei Kugellagern Robuste Konstruktion für den industriellen Dauerbetrieb 📐 Technische Daten Typ: RGSK Bauform: Hosenstück 30° Material: Stahlblech mit Wandstärken von 2,0 mm bis 3,0 mm Oberfläche: pulverbeschichtet in RAL 5010, 40–60 µm Stutzen: umlaufende 6-mm-Sicken für Spannringe Betätigung: manuell über Handhebel mit Fixierung Ausführung: links oder rechts nach Kundenwunsch Temperaturbeständigkeit bis +80°C Optionale Ausführung in Edelstahl AISI 304 oder elektroverzinkt Feuerverzinkte Ausführung verfügbar Sonderfarben verfügbar Andere Blechstärken je nach Material und Einsatzfall verfügbar 🔧 Konstruktion Gehäuse aus geschweißten und gekanteten Stahlblechen Geschweißte und gekantete Bleche mit 6-mm-Sicken für Spannringe Achse der Umschaltklappe in zwei Kugellagern gelagert Zusätzliche Seitenverstärkungen ab Ø 400 mm 🔧 Montage Flanschanschlüsse möglich, geschweißt oder lose, passend für T2/JKF Weitere Bördel- oder Anschlussvarianten auf Anfrage

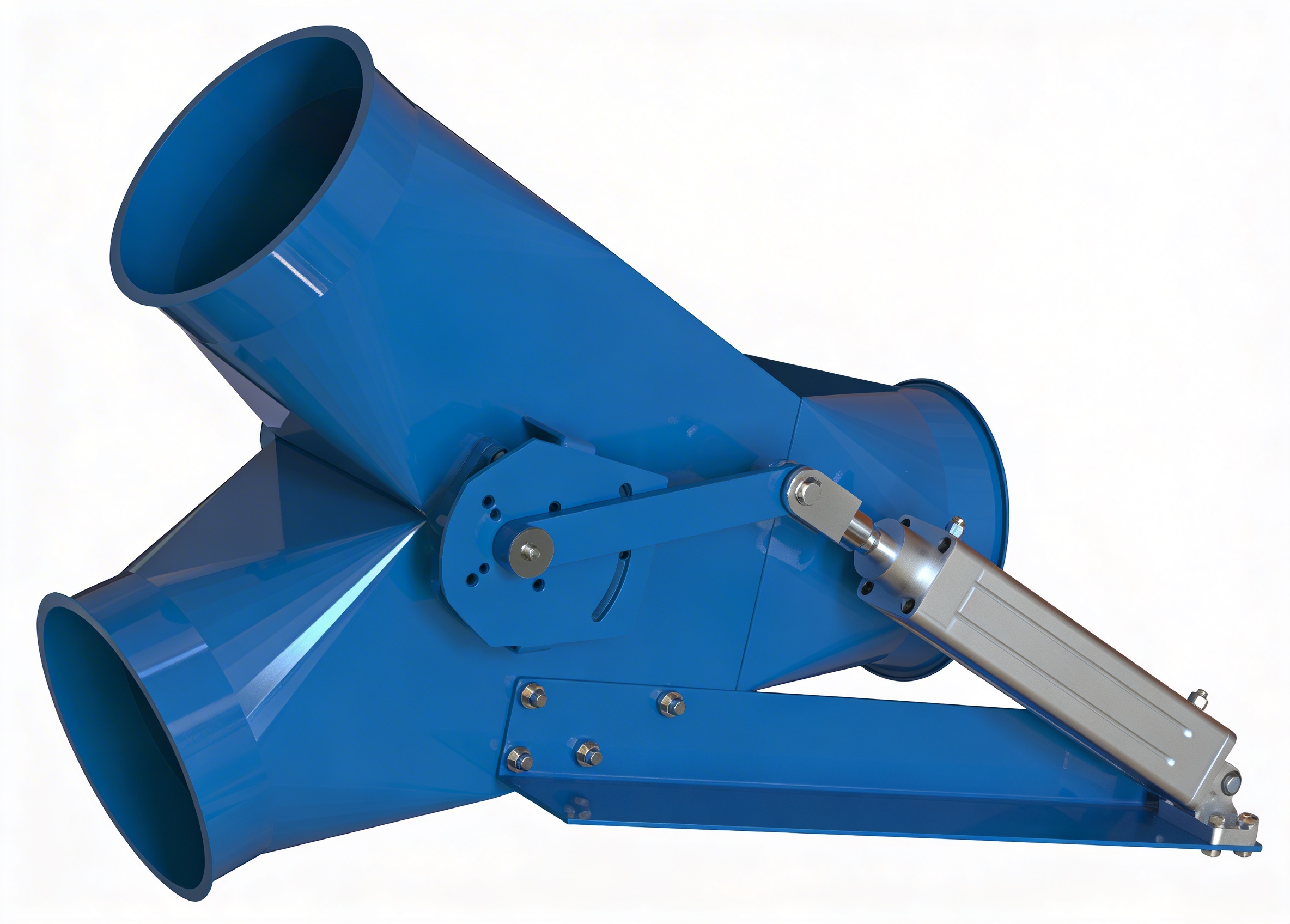

Umschaltweiche Hose 30° pneumatisch ✅ Anwendungen Förderung von rieselfähigen und leichten Materialien wie Holzspänen, Polystyrol und ähnlichen nicht faserigen Stoffen Förderung in Silos, Behältern und ähnlichen Anlagen Einsatz in vertikalen Rohrleitungen von Förder- und Luftreinigungssystemen Gezielte Umschaltung von Materialströmen innerhalb von Förderanlagen 🛠 Eigenschaften Typ PGSK Pneumatische Betätigung der Umschaltklappe mit pneumatischem Linearantrieb Inklusive Steuerventil; Ansteuerung mit 24 V oder 230 V Magnetspulen mit 24 VDC, 24 VAC oder 230 VAC Beidseitige Nutzung möglich: links oder rechts nach Kundenwunsch Temperaturbeständigkeit bis +80°C Ausführung in Edelstahl AISI 304, elektroverzinkt oder feuerverzinkt möglich Flanschanschlüsse möglich, geschweißt oder lose, passend für T2/JKF 📐 Technische Daten Bauform: Hosenstück 30° Material: Stahlblech mit Wandstärken von 2,0 mm bis 3,0 mm Oberfläche: pulverbeschichtet in RAL 5010, 40–60 µm Stutzen: umlaufende 6-mm-Sicken für Spannringe Betätigung: pneumatisch Steuerventil: 24 V oder 230 V Ausführung: links oder rechts nach Kundenwunsch 🔧 Konstruktion Gehäuse aus geschweißten und gekanteten Stahlblechen Geschweißte und gekantete Bleche mit 6-mm-Sicken für Spannringe Innenliegende Umschaltklappe zur gezielten Umlenkung des Materialflusses Klappenachse in zwei Kugellagern gelagert für ruhigen Lauf Zusätzliche Seitenverstärkungen ab Ø 400 mm Robuste Konstruktion für den industriellen Dauerbetrieb
